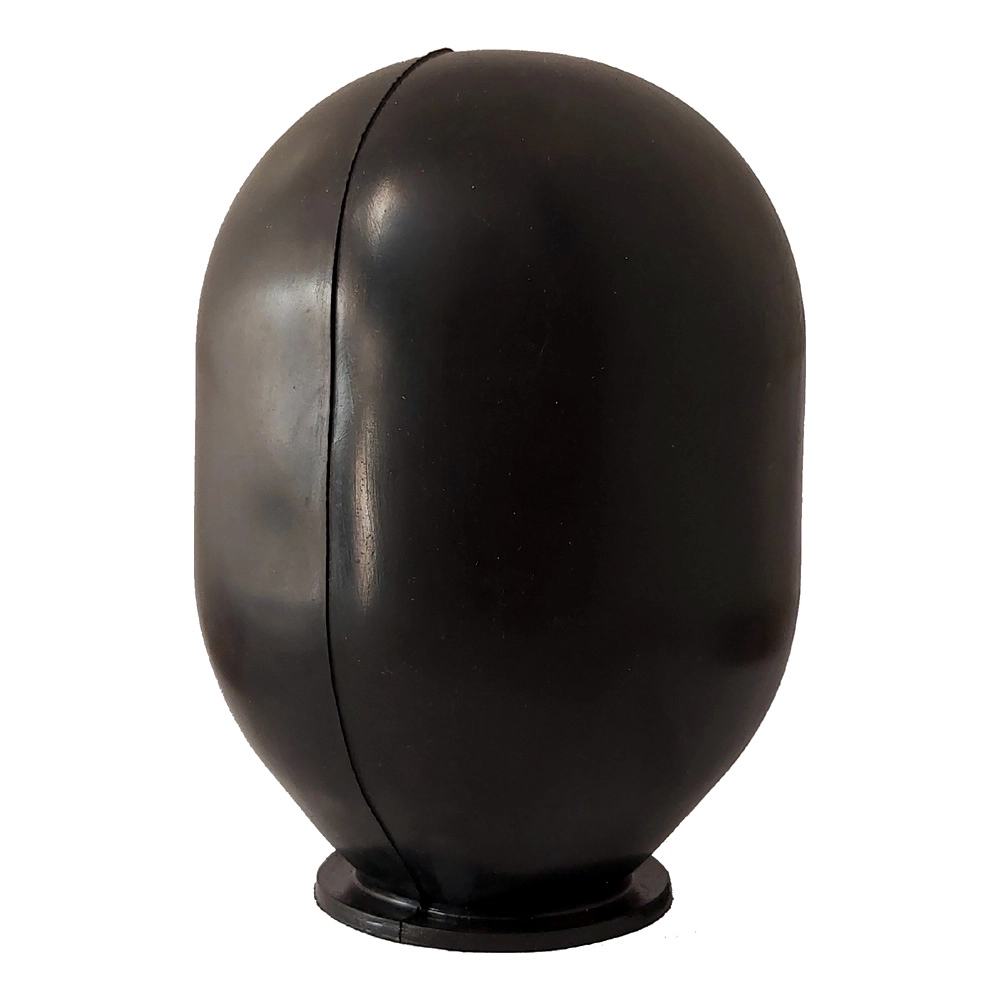

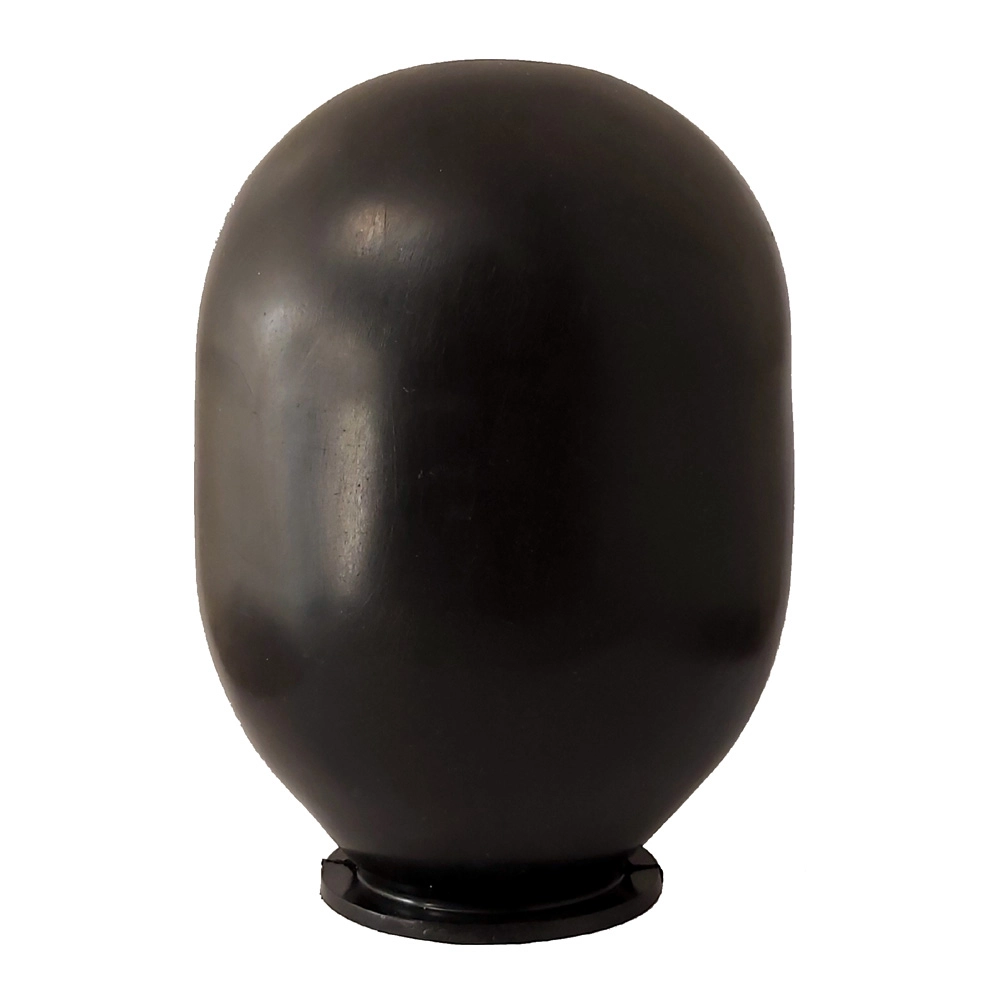

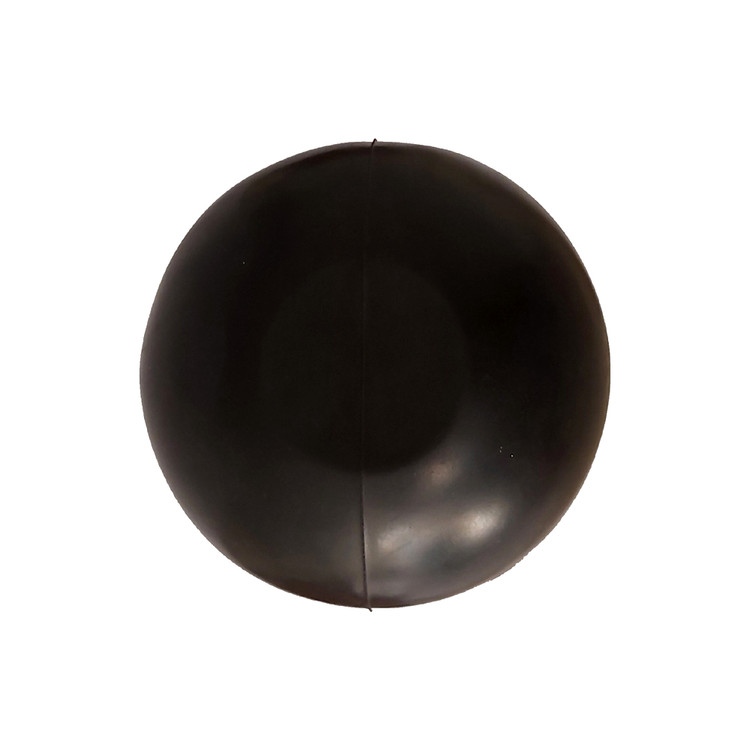

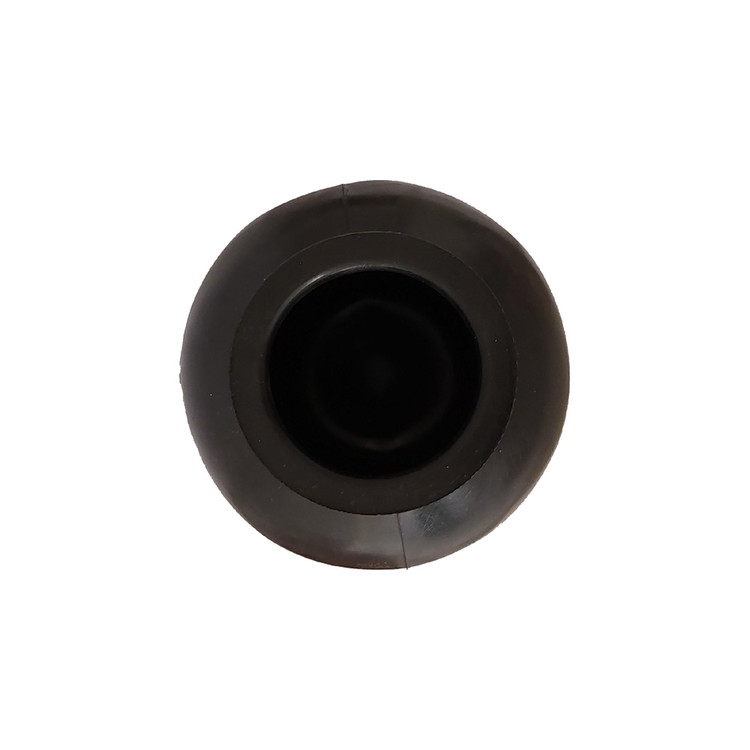

تیوپ منبع تحت فشار کد 2480

تیوپ منبع تحت فشار از جنس لاستیک کائوچویی انعطاف پذیر است که به وسیله ورود آب به داخل آن حجمش زیاد می شود و به سمت بالای منبع انبساط بسته فشار می آورد و از طرف دیگر هوایی که داخل منبع تحت فشار قرار دارد به سمت پایین فشار وارد می کند. تیوپ کائوچویی به وسیله فلنج به پوسته منبع تحت فشار محکم می شود. فضای خالی که شامل فضای خارج تیوپ منبع انبساط بسته است. هنگامی که تیوپ منبع تحت فشار با آب پر می شود هوای اطراف تیوپ فشرده می گردد. هوا از طریق یک شیر سوزنی که در بالای مخزن تعبیه شده است وارد پوسته منبع تحت فشار می گردد یا از آن خارج می شود. همانطور که آب وارد تیوپ منبع انبساط بسته می شود، تیوپ لاستیکی را به سمت بالا و به طرف قسمت گنبدی شکل حرکت می دهد. هنگامی که تیوپ منبع انبساط بسته به میزان حداکثر از آب پر شد، تقریبا دو سوم از فضای داخل منبع تحت فشار را اشغال می کند. وقتی تیوپ منبع انبساط بسته پر از آب است، هوای بالای تیوپ در ناحیه فوقانی منبع تحت فشار قرار می گیرد. هدف از اینکه قسمت بالایی منبع تحت فشار به شکل محدب یا گنبدی شکل ساخته شده، این است که از گسترش بیش از حد و پاره شدن تیوپ منبع تحت فشار هنگامی که آب به وسیله پمپ به داخل تیوپ منبع انبساط بسته فرستاده می شود جلوگیری نماید. در زیر دریچه و کلاهک سیاه رنگی که روی منبع تحت فشار قرار گرفته خروجی هواست که به وسیله یک شیر سوزنی مسدود می گردد و از طریق این شیر فشار هوای داخل منبع تحت فشار تنظیم می گردد.
